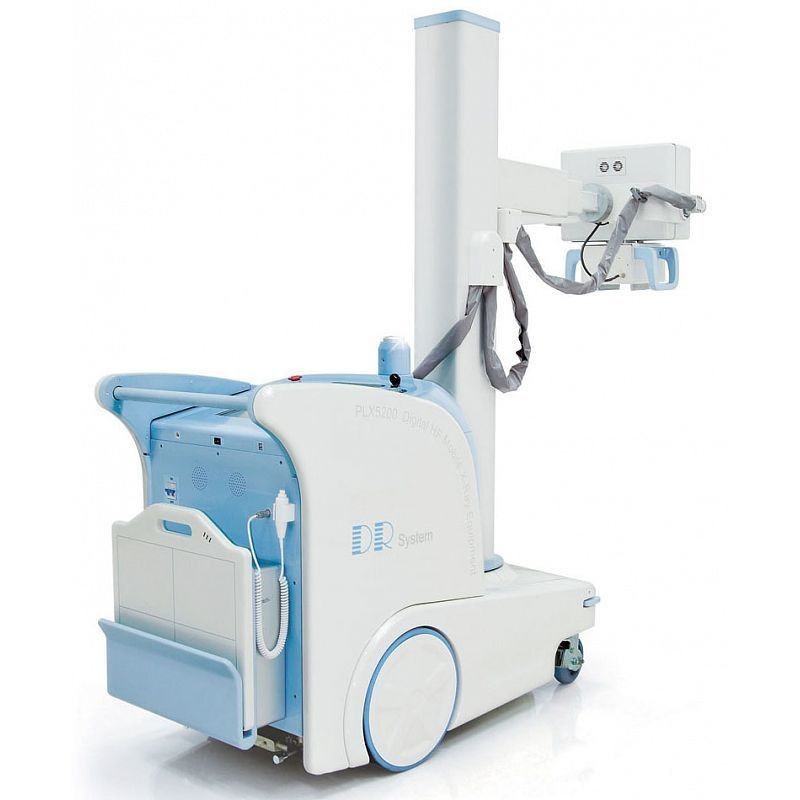

BR-XR1100उच्च आवृत्ति मोबाइल डिजिटल रेडियोग्राफी प्रणाली
मैंआवेदन
यह इकाई उच्च आवृत्ति संयुक्त डिजिटल एक्स-रे रेडियोग्राफी चिकित्सा निदान उपकरण है, इसका उपयोग रेडियोग्राफी विभाग, ऑर्थोपेडिक्स, वार्ड, आपातकालीन कक्ष, ऑपरेशन कक्ष, आईसीयू आदि में किया जाता है।यह शरीर के अंगों जैसे सिर की आवश्यकता को पूरा कर सकता है, अंग, छाती, रीढ़, फेफड़ा, पेट।
IIविनिर्देश
| प्रकार | पद | विनिर्देश | |
| उच्चhआवृत्ति एक्स-रे | अधिकतम आउटपुट शक्ति | 25 किलोवाट | |
| मुख्य इन्वर्टर आवृत्ति | 60kHz | ||
| एक्स-रे ट्यूब | ध्यान केंद्रित करना | 0.6/1.3मिमी | |
| घुमावदार एनोड गति | 3000 रपीएम | ||
| ताप क्षमता | 900kJ (1200kHU) | ||
| ट्यूब धारा | 200 एमए | ||
| ट्यूब वोल्टेज | 40-125kV | ||
| mएs | 0.4-360mAs | ||
| डिजिटल छवि प्रणाली | डिजिटल डिटेक्टor | डिटेक्टर | अनाकार सिलिकॉन डिटेक्टर |
| स्किन्टिलेटर | सीइज़ियममैंओडेक्स | ||
| दृश्य | 14′′×17′′ | ||
| पिक्सेल | 3क×3K | ||
| अधिकतम स्थानिक संकल्प | 3.5Lp/मिमी | ||
| पिक्सेल आकार | 144μm | ||
| आउटपुट ग्रेस्केल | 16बिट्स | ||
| DQE | 66% | ||
| कार्यस्थान | अधिग्रहण मॉड्यूल | गीगाबिट नेटवर्क संग्रह | |
| छवि प्रसंस्करण मोडइल | निर्मित-inअंतर्राष्ट्रीय उन्नत संवर्धन मॉड्यूल पैरामीटर choसेन किसी विशेष भाग के अनुसार | ||
| छवि सूचना प्रबंधन | डिकोम भंडारण Dicom मुद्रण डायकोम ट्रांसमिशन | ||
| भौतिक निर्माण प्रदर्शन | फर्श से फोकस की दूरी | मैक्स:195सेमी; मिनट:80सेमी | |
| फोकस से स्तंभ तक की दूरी | मैक्स:125सेमी; मिनट:75सेमी | ||
| एक्स-रे ट्यूब के घटक घूम सकते हैं दूरबीन बूम अक्ष के चारों ओर | ±90o | ||
| कोलिमेटर लंबवत अक्ष के चारों ओर घुमाएँ | ±90° | ||
| स्तंभ की घूर्णन सीमा | ±180° | ||
| विद्युत आपूर्ति | 220V 50/60Hz | ||
IIIमानक विन्यास
| नहीं. | पद | मात्रा |
| 1 | Hआवृत्तिऔर उच्च वोल्टेज संयुक्तएक्स-रे जनरेटर | 1 |
| 2 | पोर्टेबल फ्लैट पैनल डिटेक्टर | 1 |
| 3 | उच्च गुणवत्ता वाला आईपीसी | 1 |
| 4 | एनअच्छी तरह से डिज़ाइन किया गया मोबाइलस्तंभफ्रेम | 1 |
| 5 | सममित समायोज्य वायरलेस रेंजिंग घुमावदार कोलिमेटर | 1 |
| 6 | विद्युत सहायता ड्राइव प्रणाली | 1 |
| 7 | केबल एक्सपोजर हैंडब्रेक | 1 |
| 8 | वायरलेस रिमोट कंट्रोल एक्सपोजर डिवाइस | 1 |
| 9 | भाग | 1 |
चतुर्थविशेषताएं
1.एक्स-रे जनरेटर:
1. 25KW का कॉम्पैक्ट एक्स-रे जनरेटर;
2. 60Khz की उच्च आवृत्ति;
3विकिरण को कम करने के लिए उच्च तकनीक के साथ;
2.अनन्य बिजली आपूर्ति तरीकाः
1. फोटोग्राफी और टिकाऊ जीवन में बिजली की आपूर्ति करने के लिए सुपर कंडेन्सर;
2यांत्रिक गति में शक्ति प्रदान करने के लिए ली-बैटरी;
3.यांत्रिक आंदोलन:
1क्षितिज बांह को स्वतंत्र रूप से संकुचित किया जा सकता है;
2. स्तंभ में इलेक्ट्रॉनिक ऊपर और नीचे की गति है; और 360 डिग्री घुमाया जा सकता है;
3. एक्स-रे ट्यूब घूर्णी है और 90 डिग्री के साथ बाएं और दाएं स्थानांतरित;
4. कोलिमेटर को 90 डिग्री के साथ बाएं और दाएं घुमाया जा सकता है;
5व्यापक एकीकरण नियंत्रण ड्राइव
सॉफ्टवेयर:
एलसीडी टच स्क्रीन ऑपरेशन पैनल मशीन को सुविधाजनक ढंग से नियंत्रित करने के लिए;
