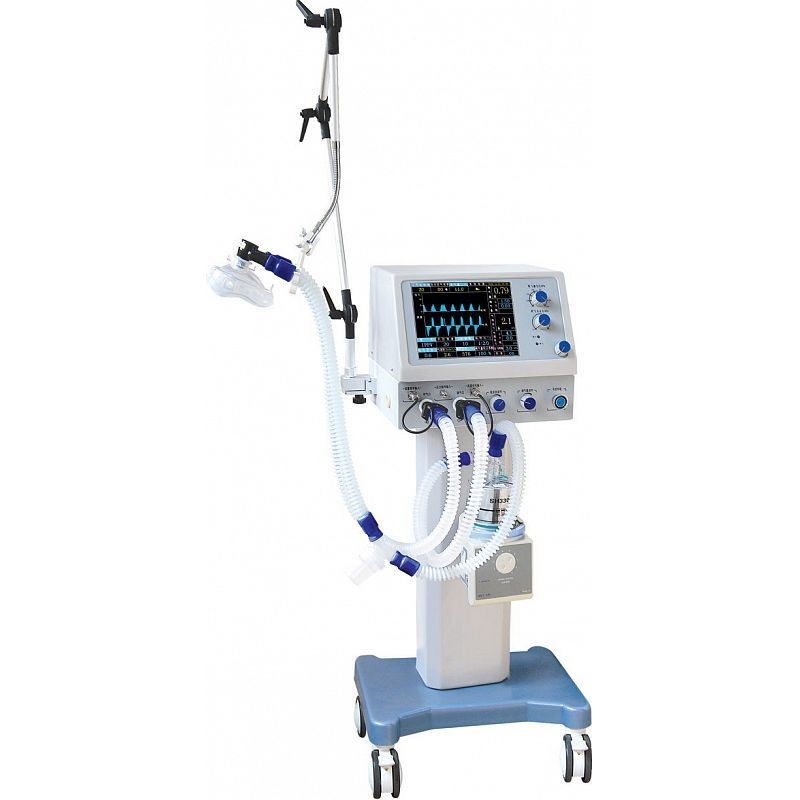

चिकित्सा वेंटिलेटर

भौतिक विनिर्देश

प्रदर्शन

10.4'' एलसीडी डिस्प्ले

मोडः

वायवीय संचालित और विद्युत नियंत्रित प्रणाली

ट्रॉली:

4 नोस एंटी-स्टैटिक रबर रोलर्स से लैस; जिनमें से दो ब्रेकिंग के लिए लॉक करने योग्य और पैर संचालित ब्रेक प्रावधानों के साथ आसान पैंतरेबाज़ी के लिए हैं

तकनीकी विनिर्देश:

गैस की आवश्यकताः

मेडिकल ऑक्सीजन और नाइट्रस ऑक्साइड 280 से 600 केपीए तक के दबाव के साथ

सुरक्षा वाल्व

<12.5 kPa

श्वसन दर

1 ~ 99 बीपीएम

ऑक्सीजन एकाग्रता आउटपुट

21% ~ 100% समायोज्य

अधिकतम मिनट वेंटिलेशन

≥18 लीटर/मिनट

वेंटिलेशन के तरीके

ए/सी, आईपीपीवी, एसआईपीपीवी, आईएमवी, सिमवी, पीईटी। मैनुअल, एसआईजीएच, स्पॉट

वेंटिलेटर अनुपालन

≤30 एमएल/केपीए

पीईपीः

0 ~ 1.0 kPa

पीटीआरः

-10 ~ 10 hPa

आईएमवी आवृत्तिः

1 से 20 बीपीएम

आई/ई अनुपातः

4१ः१ः4, विपरीत अनुपात वेंटिलेशन है

ज्वार की मात्रा

सेटिंग रेंजः 50~1500ML डिस्प्ले रेंजः 0~2000ml; रिज़ॉल्यूशन अनुपातः 10ml

प्रेरणादायक पठार:

0~1s

अधिकतम सुरक्षा दबाव

≤ 6.0kPa

आहः

एक गहरी सांस प्रति 80 नियंत्रित श्वास, प्रेरणा समय सेट बिंदु का 1.5 गुना है

दबाव सीमा सीमाः

1.0~ 6.0kPa

वायुमार्ग दबाव अलार्मः श्रव्य और दृश्य और पीले और लाल रंग के संकेत के साथ

नीचेः 0.1 kPa ~ 6.0 kPa; ऊपरः 0 ~ 5.0 kPa

±0.2 kPa

वेंटिलेशन वॉल्यूम अलार्म:

≥ 18L/ MIN

पावर सप्लाई अलार्म

एसी/डीसी बिजली की आपूर्ति विफलता के बाद तुरंत अलार्म भेजने के लिए कर रहे हैं
अलार्म का समयः 120 सेकंड से ऊपर रखें

वायुमार्ग का दबाव 15 hPa से अधिक रहता है 15s±1s के लिए ± 1 hPa, तब मशीन एक ध्वनि अलार्म उठाएगा,दबाव लाल रंग में प्रदर्शित किया जाएगा और निरंतर उच्च दबाव लाल अलार्म शब्द एनेस्थेटिक श्वसन की स्क्रीन पर प्रदर्शित किया जाता है.

परिचालन की शर्तें

परिवेश का तापमानः

10~40^oसी

सापेक्ष आर्द्रता:

80 प्रतिशत से अधिक नहीं

वायुमंडलीय दबाव:

860 hPa~1060 hPa

बिजली की आवश्यकताः

100-120 वैक, 50/60 हर्ट्ज;

ध्यान देंः एनेस्थेसिया मशीन के लिए इस्तेमाल की जाने वाली एसी पावर सप्लाई अच्छी तरह से ग्राउंड होनी चाहिए।

ध्यान देंः इस्तेमाल की जाने वाली एनेस्थेसिया मशीन ISO 9918 के अनुरूप कार्बन डाइऑक्साइड मॉनिटर से लैस होनी चाहिए:1993, आईएसओ 7767 के अनुरूप एक ऑक्सीजन मॉनिटर:1997 और 51 के अनुरूप एक एक्सपायरी गैस वॉल्यूम मॉनिटर।101.4.2 मेडिकल इलेक्ट्रिकल उपकरण भाग II: एनेस्थेसिया प्रणाली की सुरक्षा और बुनियादी प्रदर्शन के लिए विशेष आवश्यकताएं.

भंडारण

परिवेश का तापमानः

-15^oसी ~+50^oसी

सापेक्ष आर्द्रता:

95% से अधिक नहीं

वायुमंडलीय दबाव:

86 kPa~106 kPa.

इसे बिना संक्षारक गैस के और अच्छी तरह हवादार कमरे में रखा जाना चाहिए

पैकेज

पैकेजिंग बॉक्स

GB की आवश्यकता का अनुपालन करें/टी 15464

पैकेजिंग बॉक्स और उत्पाद के बीच, परिवहन के दौरान ढीला होने और आपसी घर्षण को रोकने के लिए उपयुक्त मोटाई के साथ नरम सामग्री प्रदान की जाती है

उत्पाद को प्राकृतिक क्षति से सुरक्षित रखने के लिए नमी संरक्षण और वर्षा संरक्षण।

सुरक्षा और अलार्म

गैस स्रोत का दबाव

तत्काल अलार्म; ′′उच्च स्तर अलार्म′′ संकेतक एक श्रव्य अलार्म उठाने के लिए झिलमिलाहट।

वायुमार्ग दबाव अलार्म

वायुमार्ग का दबाव 15pa से अधिक है। अधिकतम देरी 17 सेकंड से अधिक नहीं है।

ज्वार की मात्रा अलार्म

50 मिलीलीटर से कम, एक सांस चक्र के बाद अलार्म उठाया जाएगा।

वेंटिलेशन वॉल्यूम अलार्म

नीचेः 0~12L/मिनट; ऊपरः 18L/मिनट

बैटरी वोल्टेज अलार्म

यह तब अलार्म करता है जब बैटरी का वोल्टेज 10.5V से कम हो।

आत्म-परीक्षण की शक्ति

काम करने से पहले स्वयं परीक्षण करें, यह सुनिश्चित करें कि यह सामान्य रूप से काम कर रहा है।

मानक विन्यास

QTY

नाम

1 सेट

मुख्य इकाई

1 सेट

ऑक्सीजन ट्यूब

दो सेट

सिलिकॉन मास्क

1 पीसी

विद्युत लाइन

4 पीसी

घुमावदार पाइप

2 पीसी

मानक पाइप

1 सेट

ऑक्सीजन रिड्यूसर

1 सेट

ह्यूमिडिफायर

1 पीसी

बैटरी
